Nowe skrzydło wchodzi w otwór, który ma historię: płytę, cegłę, tynk, parapet i czasem ocieplenie dołożone później. Trzy typy zabudowy poniżej nie są katalogiem usług. Są listą rzeczy, które w tych ścianach zwykle wychodzą przy pomiarze.
· akt. · 3 min

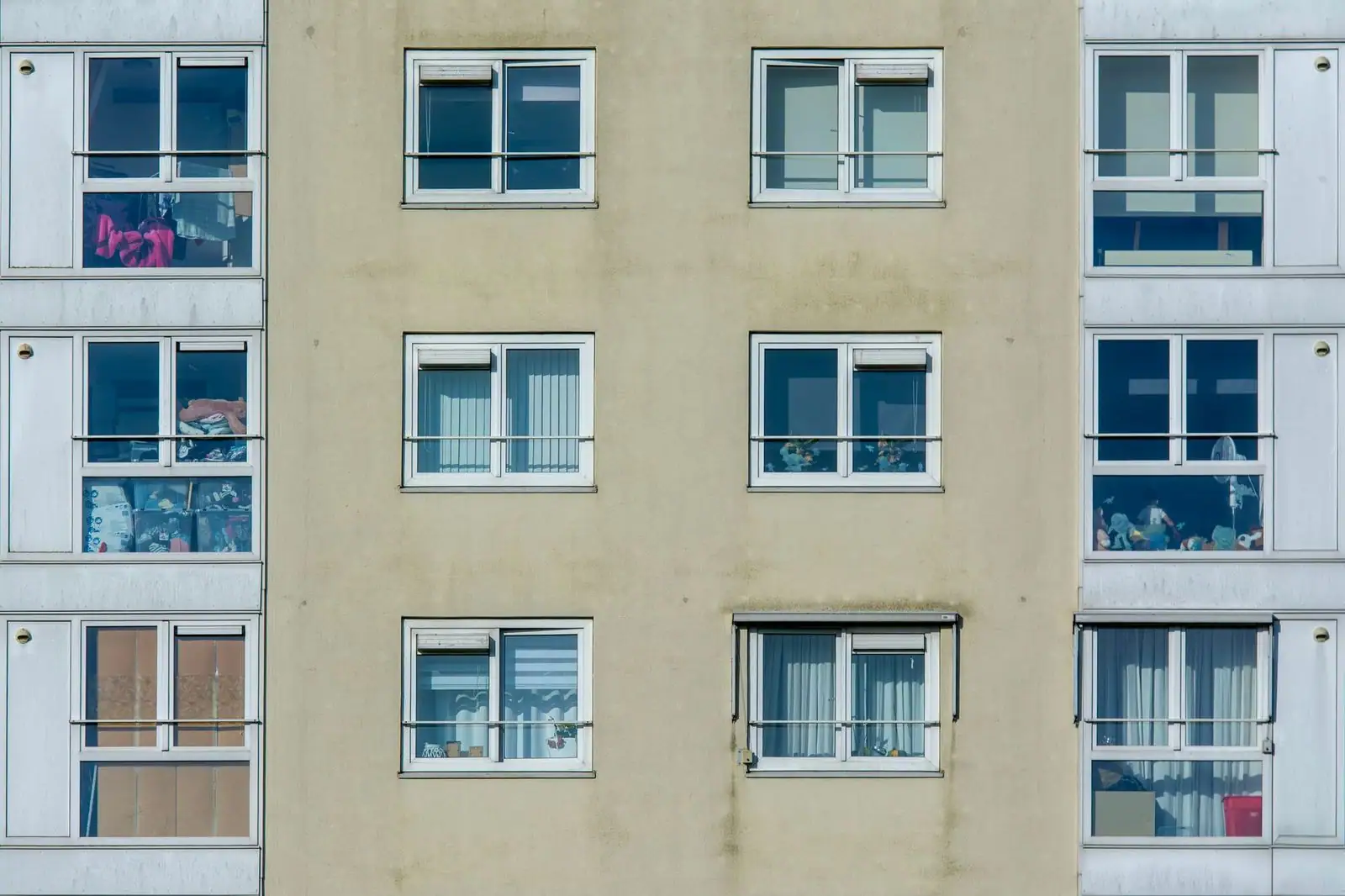

Blok z płyt
Płyta nie jest jednorodnym murem
W wielkiej płycie ościeże bywa węższe, niż sugeruje wnęka parapetu, a krawędź płyty nie lubi przypadkowego wiercenia. Łącznik dobiera się do tego, co naprawdę jest w ścianie, a nie do „betonu w ogóle”. Głębokość węgarka i pozostałości starej ramy zmieniają wymiar nowej ościeżnicy.
Jeśli na elewacji jest już ocieplenie, pozycja ramy ma się z nim spotkać. Odsunięcie okna w głąb mieszkania zostawia zimny pas wokół ościeża. To ten sam temat pozycji w grubości muru, który jest w przebiegu montażu, tylko że warstwy już leżą i nie da się ich narysować od zera.

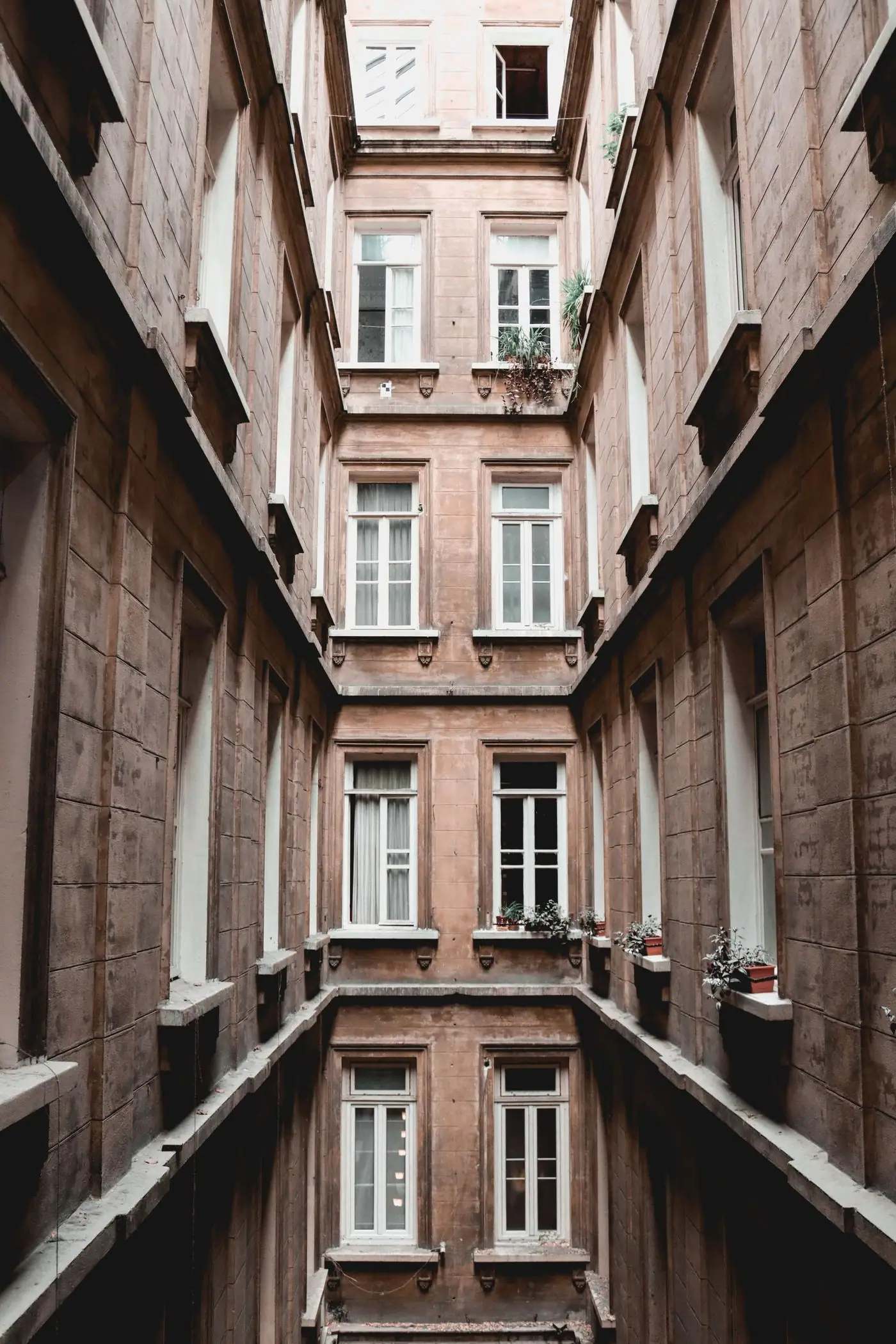

Kamienica
Otwór rzadko jest prostokątem
W grubej ścianie murowanej szerokość u góry i u dołu potrafią różnić się o centymetry. Pomiar w jednym miejscu „na środku” ucina potem luz albo wciska ramę na siłę. Przekątne i trzy wysokości są tu codziennością, nie nadgorliwością.
Opaski, gzyms i wewnętrzny parapet z lastryko ograniczają to, jak głęboko można wejść z nową ramą i z taśmą. Jeśli budynek jest w rejestrze zabytków albo w strefie ochrony konserwatorskiej, wygląd podziału i materiału od strony elewacji może wymagać uzgodnienia z konserwatorem. Nie każdy stary dom takim budynkiem jest. Warto to sprawdzić przed wyborem innego podziału szyb niż dotychczasowy.
Okno od podwórza i okno od ulicy w tej samej kamienicy mają inny hałas. Rw+Ctr opisujemy w akustyce. Nie trzeba zakładać, że oba otwory dostaną ten sam zestaw.
Dom
Ocieplenie i okno mają jedną krawędź
W domu jednorodzinnym wymiana okien często spotyka się z dociepleniem ściany, już zrobionym albo planowanym. Rama, która zostaje w starym licu, a styropian dochodzi do niej „na styk z tynkiem”, zostawia liniowy mostek. Pozycja okna względem izolacji jest decyzją rysunkową. Nie wynika z samego Uw szyby.
Nadproże, wieniec i rodzaj muru decydują o mocowaniu. Duże przeszklenie od południa albo zachodu zmienia zyski latem. Zanim szerokość fixa urośnie do całej elewacji, wróć do stron świata i do współczynnika g z tekstu o szybach.
Pomiar, który warto mieć na kartce
01
Szerokość otworu w co najmniej trzech wysokościach.
02
Wysokość w co najmniej trzech miejscach, łącznie z miejscem parapetu.
03
Obie przekątne. Różnica mówi o skosie, którego klin nie „zje” w nieskończoność.
04
Głębokość węgarka i to, gdzie kończy się istniejące ocieplenie.
05
Strona otwierania i to, czy skrzydło nie uderzy w kran, schody albo ścianę działową.
06
Gdzie dziś wchodzi powietrze: nieszczelne skrzydło, nawiewnik, kratka, mikrowentylacja.
Rama renowacyjna i limit ciepła
Czasem nową ościeżnicę wstawia się w pozostawioną starą ramę, gdy wykuwanie uszkodziłoby węgarek albo opaskę. Światło szyby wtedy maleje, bo w otworze stoją dwie ramy. Uszczelnienie styku obu ram jest osobnym szczegółem. To kompromis gabarytu, nie „ten sam otwór, tylko nowa szyba”.
Uc(max) z warunków technicznych, 0,9 W/(m²·K) dla okna pionowego przy ti ≥ 16°C, obowiązuje w zakresie wyznaczonym przez rozporządzenie. Wymiana jednego skrzydła w istniejącym mieszkaniu nie jest automatycznie tym samym przypadkiem co nowy budynek albo przebudowa objęta projektem. Wartość z tabeli nadal jest użytecznym punktem odniesienia, gdy czyta się kartę. Nie zastępuje ustalenia, które wymagania obejmują dany zakres robót.
Po osadzeniu kilku szczelnych okien mieszkanie traci dawne nieszczelności. Jeśli kratki zostały, a nawiewu nie ma, wilgoć siądzie na najzimniejszej szybie. Ten skutek jest opisany przy kondensacji. Geometria nowego skrzydła, jeśli ma w ogóle mieć uchył, jest przy rodzajach okien.
